空气动力学应用：火箭与航天器：航天器热防护系统设计
发布时间：2026-01-22 09:26:29| 浏览次数：
版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领
空气动力学应用：火箭与航天器：航天器热防护系统设计1空气动力学基础1.1流体动力学原理流体动力学是研究流体（液体和气体）在运动状态下的行为及其与固体边界相互作用的学科。在火箭与航天器的设计中，流体动力学原理尤为重要，因为它涉及到航天器在大气层中高速飞行时所遇到的空气动力学问题。1.1.1基本方程流体动力学的核心方程包括连续性方程、动量方程和能量方程。这些方程描述了流体的密度、速度和温度如何随时间和空间变化。连续性方程连续性方程描述了流体质量的守恒，即流体在任意体积内的质量不会随时间变化，除非有流体流入或流出该体积。动量方程动量方程描述了流体动量的守恒，它考虑了流体内部的应力和外部作用力，如重力和压力梯度。能量方程能量方程描述了流体能量的守恒，包括动能、位能和内能，以及能量的转换和传递。1.1.2示例：计算流体动力学（CFD）模拟计算流体动力学（CFD）是一种使用数值方法求解流体动力学方程的工具，广泛应用于航天器设计中。下面是一个使用Python和SciPy库进行简单CFD模拟的例子，模拟一个二维流体流动。importnumpyasnp
rho,u,v,p,T=y#分别为密度、x方向速度、y方向速度、压力和温度
print(sol.y)这个例子中，我们定义了一个流体动力学方程组，并使用SciPy的solve_ivp函数求解。注意，实际的CFD模拟会涉及更复杂的方程和网格划分，这里仅作简化示例。1.2热传导与热辐射理论热传导和热辐射是热能传递的两种主要方式，对于航天器热防护系统的设计至关重要。热传导发生在固体和流体中，而热辐射则是在真空中传递热量的主要方式。1.2.1热传导热传导是热量通过物质内部的分子振动从高温区域向低温区域传递的过程。热传导速率与温度梯度和物质的热导率成正比。1.2.2热辐射热辐射是物体通过电磁波发射热量的过程，不需要介质。在高温下，热辐射是航天器热防护系统设计中必须考虑的主要热传递方式。1.2.3示例：计算热传导和热辐射下面是一个使用Python计算热传导和热辐射的例子。假设我们有一个航天器表面材料，需要计算其在不同温度下的热传导和热辐射。importnumpyasnp
print(热辐射：,q_radiation)这个例子中，我们使用了斯蒂芬-玻尔兹曼定律来计算热辐射，同时简化了热传导的计算。实际应用中，热传导和热辐射的计算会更加复杂，需要考虑材料的性质、温度分布和环境条件。1.3高速气流与激波现象当航天器以超音速或高超音速穿越大气层时，它会遇到高速气流和激波现象。激波是气流速度突然变化的区域，伴随着温度和压力的急剧升高。1.3.1激波方程激波方程描述了激波前后气流状态的变化，包括压力、密度和温度的跃变。1.3.2示例：计算激波后的气流状态下面是一个使用Python计算激波后气流状态的例子。假设我们有一个超音速气流，需要计算其通过激波后的状态。importmath

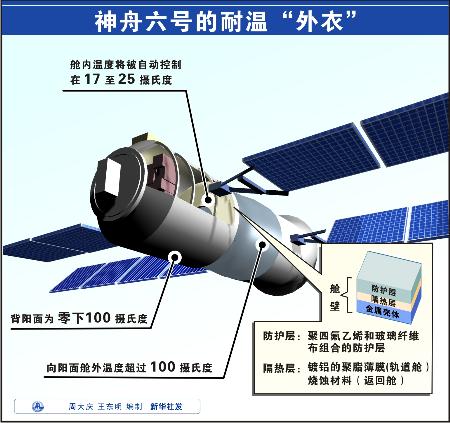

print(激波后的温度比：,T_ratio)这个例子中，我们使用了激波方程来计算超音速气流通过激波后的状态变化。激波方程是基于理想气体假设的，实际应用中可能需要考虑更复杂的气体模型和激波结构。通过以上三个部分的介绍，我们了解了空气动力学在火箭与航天器设计中的基础原理，包括流体动力学、热传导与热辐射以及高速气流与激波现象。这些原理是设计航天器热防护系统的关键，确保航天器在穿越大气层时能够安全地承受高温和高速气流的冲击。2航天器热环境分析2.1再入大气层热环境2.1.1原理再入大气层时，航天器会经历极端的热环境，这是由于高速运动中与大气的摩擦产生的热量。热环境的分析主要涉及气动加热的计算，包括对流加热和激波加热。对流加热是航天器表面与周围气体直接接触时产生的热量，而激波加热则发生在航天器前方形成的激波中，激波压缩气体，温度急剧升高，进而加热航天器。2.1.2内容气动加热计算气动加热的计算通常基于流体力学和热力学的基本原理，使用数值模拟方法，如有限元法或有限体积法，来预测航天器表面的温度分布。计算中需要考虑的因素包括航天器的速度、大气密度、飞行高度、航天器的形状和材料特性等。热防护系统设计基于再入大气层热环境的分析，设计热防护系统（ThermalProtectionSystem,TPS）以保护航天器免受高温损害。TPS设计包括选择合适的隔热材料、确定材料布局和厚度，以及考虑热流的导出路径。常见的隔热材料有烧蚀材料、陶瓷基复合材料和隔热毯等。2.2太阳辐射热分析2.2.1原理太阳辐射是航天器在轨道运行时的主要热源之一。太阳辐射热分析涉及计算太阳辐射对航天器表面的直接照射和反射照射，以及航天器表面的热发射和热吸收。分析中需要考虑航天器的轨道位置、太阳角度、航天器表面材料的光学特性（如反射率和吸收率）等。2.2.2内容太阳辐射热计算太阳辐射热的计算通常使用辐射热平衡方程，该方程考虑了航天器表面的热输入（太阳辐射）和热输出（热发射和热传导）。计算中还需要考虑地球阴影的影响，以及航天器表面温度随时间的变化。航天器热控制设计基于太阳辐射热分析，设计航天器的热控制系统，以维持航天器内部的温度在适宜的范围内。热控制设计包括使用热控涂层、热管、散热器和遮阳板等，以及优化航天器的布局和姿态控制策略，以减少太阳辐射的直接照射。2.3航天器热平衡计算2.3.1原理航天器热平衡计算是确保航天器在各种热环境下能够维持其内部和外部温度在安全范围内的关键步骤。热平衡计算基于能量守恒原理，考虑航天器的所有热源（如太阳辐射、设备发热）和热沉（如太空的冷沉、热控系统）。2.3.2内容热源与热沉分析热源分析包括计算太阳辐射、设备发热（如电子设备、发动机）等产生的热量。热沉分析则考虑航天器如何将这些热量散发到环境中，包括通过热控系统（如热管、散热器）和航天器表面的热发射。热平衡方程热平衡方程是热平衡计算的核心，它描述了航天器在特定环境下的热输入和热输出之间的关系。方程的一般形式为：Q其中，Qin是航天器的总热输入，Q热平衡计算示例假设我们有一个简单的航天器模型，只考虑太阳辐射和热发射，忽略其他热源和热沉。航天器表面面积为A，太阳辐射强度为I，航天器表面的反射率为ρ，吸收率为1−ρ，航天器表面的热发射系数为ϵ，太空的背景温度为热输入QinQ热输出QouQ其中，σ是斯特藩-玻尔兹曼常数，T是航天器表面的温度。将Qin和QoutI简化后得到：TPython代码示例#导入必要的库
print(航天器表面温度为：,T,K)这段代码计算了在给定太阳辐射强度、航天器表面面积、反射率和热发射系数的情况下，航天器表面的温度。通过调整这些参数，可以模拟不同条件下航天器的热环境，为热防护系统设计提供依据。3热防护系统设计原理3.1热防护材料选择热防护材料的选择是热防护系统设计中的关键步骤。这些材料必须能够承受极端的温度和压力，同时保持航天器的结构完整性和减轻重量。常见的热防护材料包括：陶瓷基复合材料：如碳/碳复合材料，具有高耐热性和低热导率。烧蚀材料：在高温下分解，吸收热量并释放气体，从而保护航天器。隔热泡沫：轻质，用于减少热传导。热防护瓦：如硅酸盐瓦，用于航天器的外部，直接面对大气层摩擦产生的高温。3.1.1示例：热防护材料的热导率计算假设我们有三种热防护材料，需要计算它们的热导率。热导率是衡量材料导热能力的物理量，单位是W/(m·K)。#热导率计算示例
print(f材料3的热导率：{conductivity_3}W/(m·K))3.2热防护结构设计热防护结构的设计需要考虑航天器的飞行轨迹、速度、以及再入大气层时的热流。结构设计的目标是确保热量不会过度传递到航天器内部，同时保持结构的轻量化和强度。3.2.1示例：热流计算在设计热防护结构时，计算航天器表面的热流是至关重要的。热流的计算可以基于航天器的飞行速度和大气密度。#热流计算示例
print(f航天器表面的热流：{heat_flux}W/m^2)3.3热防护系统性能评估热防护系统的性能评估通常包括热分析、流体动力学分析和结构分析。这些分析帮助工程师理解热防护系统在实际飞行条件下的表现，确保航天器的安全。3.3.1示例：热分析热分析可以使用有限元分析软件进行，如ANSYS或ABAQUS。这里我们使用一个简化的模型来模拟热防护系统的温度分布。#简化热分析示例
print(f材料内部的温度：{internal_temperature}K)以上示例展示了热防护系统设计中的一些基本计算，包括热导率、热流和热分析。这些计算是设计过程中不可或缺的一部分，帮助工程师选择合适的材料和结构，确保航天器在极端条件下的安全。4热防护系统案例研究4.11阿波罗飞船热防护系统分析在阿波罗飞船的热防护系统设计中，关键在于保护飞船在重返大气层时免受高温损害。阿波罗飞船的热防护系统主要由两部分组成：热屏蔽材料和热沉设计。4.1.1热屏蔽材料阿波罗飞船使用了Avcoat材料作为其热屏蔽层。Avcoat是一种基于酚醛树脂的材料，内部填充了玻璃微珠和石棉纤维，以提供轻质且高效的热防护。当飞船进入地球大气层时，Avcoat材料通过分解吸收热量，从而保护飞船内部结构和宇航员的安全。4.1.2热沉设计热沉设计是指飞船的结构设计，以帮助分散和吸收热量。阿波罗飞船的底部设计为一个较大的平面，这样可以增加与大气的接触面积，从而更有效地分散热量。此外，飞船的形状和角度也被精确计算，以确保热量均匀分布，避免局部过热。4.22航天飞机热防护系统设计航天飞机的热防护系统更为复杂，因为它需要在多次重返大气层中保持有效，而不仅仅是单次使用。航天飞机的热防护系统主要由热防护瓦和热防护涂层组成。4.2.1热防护瓦热防护瓦是航天飞机热防护系统的核心。这些瓦片由硅酸盐陶瓷制成，具有极高的耐热性和轻质特性。每块瓦片都经过精确设计，以适应航天飞机不同部位的热防护需求。例如，机翼前缘和机身底部的瓦片比其他部位的瓦片更厚，因为这些区域在重返大气层时会承受更高的热负荷。4.2.2热防护涂层除了热防护瓦，航天飞机的某些区域还涂有热防护涂层，如聚酰亚胺薄膜。这种涂层可以反射热量，减少瓦片的热负荷，同时提供额外的保护层。4.2.3设计与计算设计航天飞机的热防护系统需要复杂的空气动力学和热力学计算。例如，使用CFD（计算流体动力学）软件来模拟重返大气层时的气流和热分布，以确定瓦片的厚度和布局。以下是一个使用Python和numpy库进行简单热分布计算的例子：importnumpyasnp
print(Z[:5,:5])这个例子中，我们定义了一个热分布函数，它根据与中心点的距离来计算热强度。然后，我们创建了一个网格，并使用这个函数来计算每个点的热强度，最后打印出热分布矩阵的前几行。4.33新一代载人飞船热防护技术进展新一代载人飞船的热防护系统设计在材料和结构上都有了显著的改进。主要进展包括：4.3.1新材料碳-碳复合材料：具有更高的耐热性和强度，适用于承受极高温度的区域。陶瓷基复合材料：结合了陶瓷的耐热性和复合材料的轻质特性，提供更高效的热防护。4.3.2智能热防护系统新一代飞船开始采用智能热防护系统，能够根据实时的热流和气流数据调整热防护性能。这包括使用热电材料来主动散热，以及形状记忆合金来改变飞船表面的形状，以优化热流分布。4.3.3计算与模拟随着计算能力的提升，新一代飞船的热防护系统设计更加依赖于高级计算和模拟技术。这包括使用机器学习算法来预测热流分布，以及多物理场耦合模拟来更准确地评估热防护系统的性能。例如，使用Python和scikit-learn库进行热流预测的机器学习模型训练：fromsklearn.linear_modelimportLinearRegression
print(预测热流:,predicted_heat_flow)在这个例子中，我们使用了线性回归模型来预测热流。我们假设热流与飞船的速度和高度有关，然后使用这些数据来训练模型，并预测在特定速度和高度下的热流。新一代载人飞船的热防护系统设计不仅考虑了材料和结构的创新，还融入了智能控制和高级计算技术，以应对更复杂的重返大气层挑战。5热防护系统测试与验证5.11地面热防护测试方法5.1.1原理地面热防护测试是在航天器发射前，对热防护系统进行的一系列评估，以确保其在极端热环境下的性能。测试通常包括热冲击测试、热循环测试、热辐射测试等，以模拟航天器在大气层再入时所经历的高温环境。5.1.2内容热冲击测试：通过快速改变温度，评估材料的热稳定性。例如，将样品从低温环境迅速转移到高温环境，观察其结构变化和性能下降。热循环测试：模拟航天器在轨道上经历的温度变化，测试材料在多次温度循环下的性能。这有助于评估材料的长期耐热性和可靠性。热辐射测试：使用高功率光源模拟太阳辐射，测试热防护材料的反射率和吸收率，确保其能有效减少热能的吸收。5.22飞行试验数据收集与分析5.2.1原理飞行试验是在实际飞行条件下对热防护系统进行的测试，通过收集和分析飞行数据，评估系统在真实环境中的性能。这包括监测航天器表面温度、热流、气动加热等参数。5.2.2内容数据收集：在飞行试验中，使用热电偶、红外热像仪等设备实时监测航天器表面温度和热流。这些数据对于理解热防护系统的实际工作情况至关重要。数据分析：收集的数据需要通过统计分析、热力学模型等方法进行处理，以评估热防护系统的效率和可靠性。例如，使用Python进行数据分析，可以识别热防护系统中的潜在问题。示例代码#Python示例代码：分析热防护系统飞行试验数据
...5.33热防护系统性能优化策略5.3.1原理热防护系统性能优化是通过改进材料、设计和工艺，提高系统在高温环境下的保护效率。这包括选择更高效的热防护材料、优化热防护层的厚度和布局，以及改进制造工艺。5.3.2内容材料选择：研究和选择具有高反射率、低热导率和良好热稳定性的材料，如陶瓷基复合材料、碳基材料等。设计优化：通过计算机模拟和实验验证，优化热防护层的厚度和布局，以达到最佳的热防护效果。工艺改进：采用先进的制造技术，如3D打印，以提高热防护材料的制造精度和效率，减少材料浪费和成本。5.3.3示例在设计优化阶段，可以使用计算流体动力学(CFD)软件进行热防护系统模拟，以预测不同设计下的热流分布。通过比较不同设计方案的模拟结果，选择最有效的热防护布局。示例描述假设使用CFD软件对两种不同的热防护布局进行模拟，一种是均匀厚度的热防护层，另一种是根据热流预测调整厚度的热防护层。通过比较两种布局下的热流分布，可以确定哪种布局更有效。注意由于CFD模拟涉及复杂的物理模型和计算，其代码通常由专门的软件提供，不在本教程中详细展示。然而，理解模拟结果和基于结果进行设计优化是热防护系统开发的关键步骤。
